Un schéma d'installation photovoltaïque n'est pas un simple document administratif à ranger dans un tiroir. C'est votre plan de bataille électrique : sans lui, une inversion de polarité ou un câblage sous-dimensionné peut provoquer une baisse de production de 20 à 30 %, voire un départ d'incendie.
TL;DR : Cet article en bref
- Série = tension multipliée, parallèle = courant multiplié : ce choix conditionne directement le dimensionnement de votre onduleur et la section de vos câbles.
- Autoconsommation raccordée réseau Enedis vs. off-grid avec batteries : 2 architectures, 2 schémas, 2 logiques de câblage totalement différentes.
- Normes NF C 15-100 et NF C 15-712-1 : parafoudre DC/AC, sections de câbles et CONSUEL sont des obligations légales, pas des options.
Quels sont les composants clés de votre installation PV ?
Avant même de dessiner votre schéma, vous devez connaître les briques qui composent votre installation. Chaque composant a un rôle précis, et en oublier un seul, c'est risquer un dysfonctionnement en cascade.
Voici les éléments incontournables d'une installation photovoltaïque complète :
- Panneaux solaires : ils convertissent le rayonnement solaire en courant continu (DC). Leur puissance unitaire s'exprime en Wc (watts-crête).
- Onduleur (string) ou micro-onduleurs : ils transforment le courant continu en courant alternatif (AC) utilisable par vos appareils et compatible avec le réseau.
- Régulateur de charge MPPT : uniquement pour les installations autonomes, il régule la tension entre les panneaux et les batteries pour éviter surcharge et décharge profonde.
- Batteries : indispensables en installation off-grid pour stocker l'énergie produite en journée et l'utiliser la nuit.
- Câbles DC/AC et protections électriques : parafoudres, disjoncteurs et interrupteurs-sectionneurs assurent la sécurité de l'ensemble du circuit.
En installation d'autoconsommation raccordée au réseau, les batteries disparaissent du schéma et l'onduleur string suffit. En revanche, une installation autonome off-grid impose un régulateur de charge et un parc de batteries dimensionné selon votre consommation quotidienne. Pensez également à prévoir le nettoyage de votre toiture avant la pose, car une surface encrassée compromet la fixation et l'étanchéité des supports.

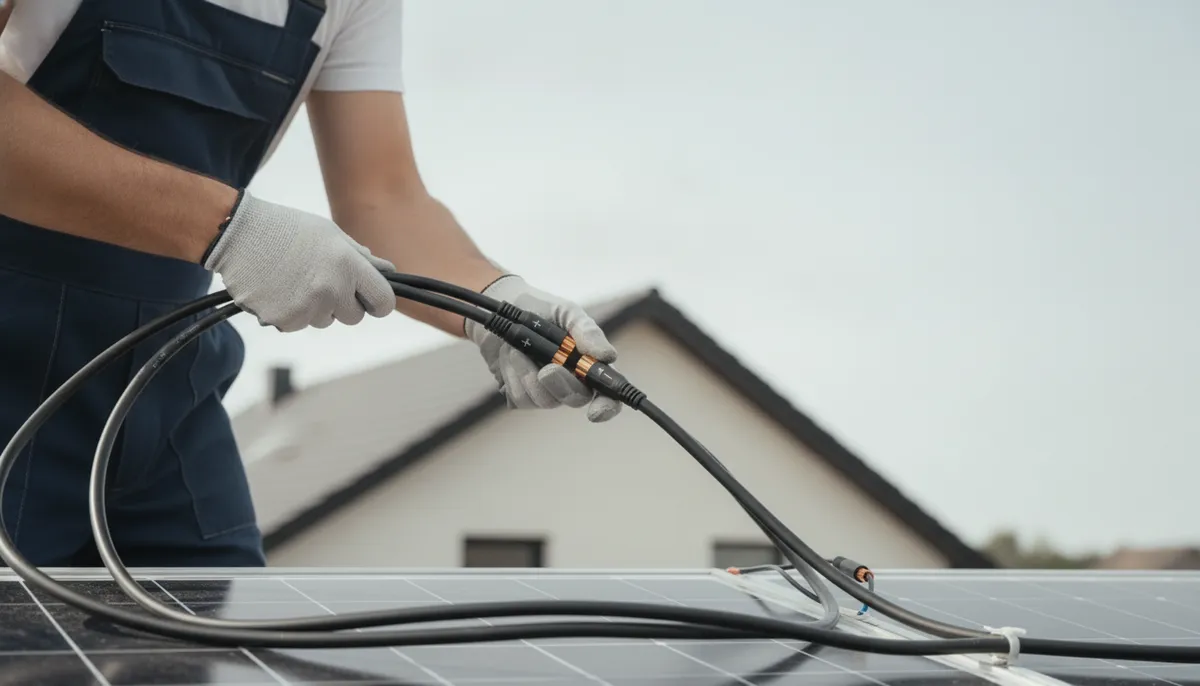

Série ou parallèle : quel branchement pour vos panneaux ?
Le choix entre branchement en série et branchement en parallèle est l'une des décisions les plus structurantes de votre schéma. Ce n'est pas une question de préférence, c'est une question d'électricité fondamentale qui détermine la tension et le courant en sortie de vos panneaux.
En série, les tensions s'additionnent tandis que le courant reste identique à celui d'un seul panneau. En parallèle, c'est l'inverse : le courant s'additionne mais la tension reste constante. Cette différence impacte directement le calibre de l'onduleur que vous devrez sélectionner et la section de câbles nécessaire pour acheminer l'énergie sans pertes excessives.
Branchement en série : avantages et schéma
Dans un câblage en série, le borne négative d'un panneau se connecte à la borne positive du suivant, formant une chaîne continue. Avec 4 panneaux de 40 V chacun, vous obtenez une tension totale de 160 V DC en sortie de string.
L'avantage principal est la simplicité : moins de câbles, des sections réduites grâce à un courant maîtrisé, et donc moins de pertes résistives sur la ligne. Le pire ? Si un seul panneau est partiellement ombragé, toute la chaîne chute en production, comme une guirlande dont une ampoule lâche.
Branchement en parallèle : quand et pourquoi ?
En parallèle, toutes les bornes positives sont reliées ensemble et toutes les bornes négatives également. Avec 4 panneaux délivrant chacun 8 A, le courant total atteint 32 A, tandis que la tension reste celle d'un seul panneau.
Ce montage offre une meilleure tolérance à l'ombrage partiel : un panneau voilé n'entraîne pas les autres dans sa chute. En revanche, un courant plus élevé implique des câbles de plus grande section, un câblage plus complexe avec des connecteurs boîtes de jonction, et des protections calibrées en conséquence.
Raccorder vos panneaux au réseau en autoconsommation
Le raccordement en autoconsommation suit une logique de flux électrique précise, de la production jusqu'au compteur Enedis. Voici les 5 étapes de ce schéma :
- Les panneaux solaires produisent du courant continu (DC) acheminé vers le coffret de protection DC.
- Le coffret DC intègre le parafoudre DC et le sectionneur, qui permettent d'isoler les panneaux en cas d'intervention.
- L'onduleur string convertit le courant continu en courant alternatif (230 V / 50 Hz).
- Le coffret AC regroupe le parafoudre AC et le disjoncteur de branchement avant injection réseau.
- Le compteur Linky enregistre l'énergie consommée et le surplus injecté sur le réseau Enedis.
Pour le dimensionnement des câbles DC, la règle pratique est la suivante : 6 mm² minimum pour une installation de 3 kWc, 10 mm² à partir de 6 kWc, avec une chute de tension inférieure à 3 % sur la ligne. Une fois l'installation achevée, la conformité CONSUEL est obligatoire avant le raccordement officiel Enedis. Ce visa valide votre schéma électrique et garantit que l'installation ne met pas en danger le réseau public. La rentabilité de votre installation dépend aussi de cette étape : sans raccordement validé, pas d'injection de surplus ni de prime à l'autoconsommation.
Ne négligez pas la déclaration préalable en mairie avant les travaux, obligatoire dès lors que vos panneaux modifient l'aspect extérieur du bâtiment. Nous vous recommandons de déposer ce dossier au moins 1 mois avant la date prévue d'installation pour éviter tout blocage administratif de dernière minute.

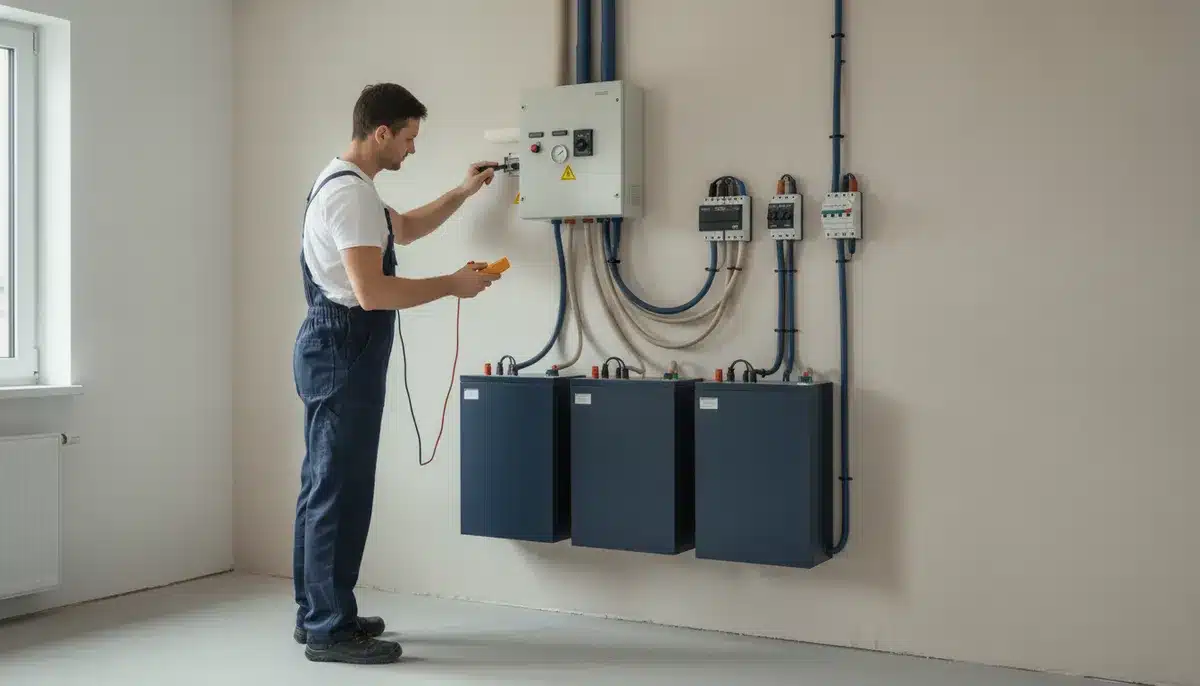

Installation autonome avec batteries : le schéma complet
Une installation off-grid répond à une logique radicalement différente : sans accès au réseau, le stockage par batteries devient le cœur du système. Dimensionner correctement ce parc de batteries en fonction de votre consommation quotidienne (exprimée en Wh/jour) est la première étape non négociable.
Entre les panneaux et les batteries, le régulateur de charge MPPT est indispensable. C'est lui qui optimise en permanence le point de puissance maximale des panneaux et évite la surcharge ou la décharge profonde des batteries, deux phénomènes qui réduisent drastiquement leur durée de vie. Et ce n'est pas tout : si vous souhaitez alimenter des appareils domestiques en 230 V AC, vous devrez ajouter un onduleur-chargeur hybride en sortie de batterie.
Schéma 12V/24V pour petit système
Pour un camping-car, une cabane de jardin ou un abri isolé, un système 12 V ou 24 V est généralement suffisant. Le schéma type associe 2 panneaux de 200 Wc en série vers un régulateur MPPT, puis une batterie AGM 100 Ah en 24 V et un onduleur 300 W pour les usages 230 V ponctuels.
Pour des installations plus importantes (maison autonome, gîte hors réseau), un système 48 V s'impose. La tension plus élevée réduit l'intensité circulant dans les câbles, ce qui permet d'utiliser des sections plus faibles malgré des puissances importantes. Un exemple courant : 8 panneaux de 400 Wc câblés en série-parallèle, une batterie lithium 200 Ah sous 48 V, et un onduleur-chargeur hybride de 5 kW. Pour maximiser la production de ce type d'installation, l'entretien des panneaux photovoltaïques doit être planifié au minimum une fois par an.
Normes électriques : les 3 points de vigilance !
Respecter les normes n'est pas qu'une formalité. Une installation hors normes peut être refusée au CONSUEL, déclencher une résiliation de contrat d'assurance habitation, voire provoquer un sinistre électrique.
Les 3 obligations à maîtriser absolument sont les suivantes :
- Parafoudre DC et AC : exigé par la norme NF C 15-100 dès que la ligne DC dépasse 10 mètres ou que l'installation se situe en zone à risque orageux. Le parafoudre DC protège le côté panneaux, le parafoudre AC protège le côté réseau.
- Section des câbles : calculée selon l'intensité maximale admissible et la longueur du circuit (chute de tension inférieure à 3 % exigée par la norme NF C 15-712-1). Une section sous-dimensionnée chauffe, perd de l'énergie et peut provoquer un incendie.
- Dispositifs de coupure d'urgence : interrupteur-sectionneur côté DC et disjoncteur côté AC, obligatoires pour permettre une coupure rapide en cas d'intervention des secours ou de maintenance.
Pour l'étanchéité des traversées de toiture, l'utilisation d'un kit d'étanchéité photovoltaïque adapté à votre type de couverture est également recommandée afin d'éviter toute infiltration au niveau des fixations.
Un câble DC de mauvaise section entre les panneaux et l'onduleur peut représenter jusqu'à 5 % de pertes supplémentaires sur votre production annuelle. Nous vous recommandons de toujours calculer la section en fonction de l'intensité de court-circuit (Icc) des panneaux, majorée d'un coefficient de 1,25, et non de la simple puissance nominale.
FAQ : Tout savoir sur le schéma d'installation photovoltaïque
Quelle est la différence entre autoconsommation et autonomie totale ?
L'autoconsommation signifie que vous produisez de l'électricité et la consommez directement, tout en restant connecté au réseau Enedis pour compléter vos besoins ou injecter le surplus. L'autonomie totale (off-grid) suppose que vous êtes entièrement déconnecté du réseau public, avec un parc de batteries dimensionné pour couvrir vos besoins sur plusieurs jours sans soleil.
Peut-on installer soi-même ses panneaux photovoltaïques ?
Pour une installation de moins de 3 kWc en autoconsommation sans injection, un particulier bricoleur peut techniquement réaliser la pose mécanique. En revanche, le raccordement électrique et la déclaration CONSUEL nécessitent l'intervention d'un installateur de panneaux solaires certifié RGE. Sans cette habilitation, votre installation ne pourra pas être raccordée légalement au réseau Enedis ni bénéficier des aides financières disponibles.
Faut-il un régulateur de charge pour tous les types d'installation ?
Non. Le régulateur de charge est uniquement nécessaire dans les installations autonomes avec batteries. Dans un schéma en autoconsommation raccordé au réseau, l'onduleur string remplit lui-même la fonction de régulation entre les panneaux et le réseau. Ajouter un régulateur de charge sur une installation réseau serait inutile et contre-productif.
Quel onduleur choisir : central, string ou micro-onduleurs ?
L'onduleur string est la solution la plus répandue pour les installations résidentielles entre 3 et 10 kWc : simple, efficace, facile à entretenir. Les micro-onduleurs s'imposent lorsque les panneaux sont orientés différemment ou partiellement ombragés, car chaque panneau travaille alors de façon indépendante. L'onduleur central reste réservé aux grandes installations industrielles au-delà de 100 kWc.
Comment dimensionner la section des câbles pour mon installation ?
La formule de référence est : section (mm²) = (courant x longueur x 2) / (56 x chute de tension admissible). En pratique, on retient 6 mm² pour une ligne DC jusqu'à 20 mètres sur une installation de 3 kWc, et on augmente la section proportionnellement si la distance ou la puissance augmente.
Quelles sont les protections électriques obligatoires ?
Toute installation doit comporter un sectionneur DC, un parafoudre DC côté panneaux, un parafoudre AC côté réseau, et un disjoncteur de branchement AC. Ces protections sont exigées par les normes NF C 15-100 et NF C 15-712-1, et leur absence entraîne le refus du visa CONSUEL.
Puis-je mixer des panneaux de puissances différentes ?
En série, non : des panneaux de puissances différentes tirent la production vers le bas, car c'est le panneau le plus faible qui bride la chaîne. En parallèle, c'est techniquement possible mais fortement déconseillé sans boîtier d'optimisation individuel.
